Hochtemperaturofen
HTO-20

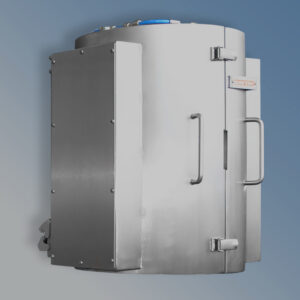

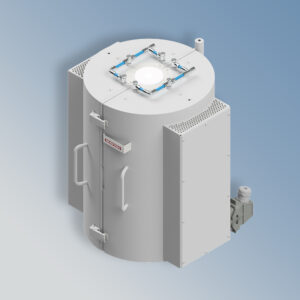

Hochtemperaturofen HTO-20
für Materialprüfungen an der Luft und einer Heizzonenlänge von 36 cm
Allgemeine Eigenschaften
Der Hochtemperaturofen HTO-20 zeichnet sich durch eine hervorragende Temperaturverteilung aus, die durch ihre 3-zonige Ausführung gewährleistet wird. Jede Zone kann unabhängig voneinander geregelt werden, was eine präzise Temperaturkontrolle ermöglicht, insbesondere bei Verwendung einer entsprechenden Temperaturregelung.
Der Ofen wird durch den Einsatz einer leichten, thermisch isolierenden und asbestfreien Aluminiumsilikatwolle energieeffizienter gemacht.
Das Gehäuse des Ofens wird aus rostfreiem Stahl gefertigt, wodurch die Langlebigkeit des Geräts erhöht wird.
Darüber hinaus sind die Öfen bereits für die seitliche Durchführung eines Längenänderungsaufnehmers (HT-Extensometer) vorbereitet. Eine einfache Integration von Messgeräten zur Überwachung von Materialveränderungen ist damit einfach umzusetzen.
| Technische Daten | ||
|---|---|---|
| Maße und Gewichte | ||
| beheizte Zone (Länge) | 3 Zonen: Länge je Zone: | Pro Zone ca. 120 mm (vertikal) Unabhängig von einander regelbar |
| Ofen Außenmaße | Höhe: Breite: Tiefe: | Ca. 560 mm Ca. 455 mm Ca. 400 mm |
| Heizraum Innenmaße | Ø : Höhe: | Ca. 120 mm (max. nutzbarer Durchmesser) Ca. 360 mm |
| Durchführungsöffnung | Ø oben und unten | Ca. 50 mm |
| Gewicht | Ca. 65 kg | |
| Thermische Werte | ||
| Temperatur Bereich | (Innen)Raumtemperatur bis 1150°C | |
| zulässige Heizleiter-Oberflächentemperatur | Max. 1600°C | |
| Heizrate | < 1000°C max 20 K/min. > 1000°C max. 10 K/min | |
| Materialien | ||
| Heizleiter | • Superthal-Module mit Molybdändisilicid 12-Schenkel-Elementen hängend und frei strahlend angebracht | |
| Thermo-Element | • Pt10%-PtRh, Typ S geführt in Al2O3 Hülsen | |
| Wärme-Isolierung | • Polykristaline AI2O3-Wolle | |
| Gehäuse | • Rostfreier Stahl • Doppelwandige Ausführung • Reduzierung der Außenwandtemperatur durch Wasserkühlung • Aufklappbar, mit seitlicher Öffnung zur Durchführung des HT-Extensometers • Mit Schnellverschlüssen zum Öffen und Schließen des Ofens | |
| Kühlwasser-Verbrauch | • Ca. 1-4 Liter/min. | |
| Elektrik | ||
| Leistung/Anschluss | Ca. 1,35 KW pro Zone / 3 x (40V), 50 Hz Sicherheitsschalter für OFEN AUS beim Öffnen des Ofens |
Features
- Durch doppelwandige und wassergekühlte Konstruktion wird die Außenwandtemperatur reduziert.
- Der Regler MSRA 71/73 stellt mit Hilfe Transformatoren die benötigte hohe Stromzufuhr und reduziert die Spannung. Dank der niedrigen Spannung verlängert sich die Lebensdauer des Ofens.

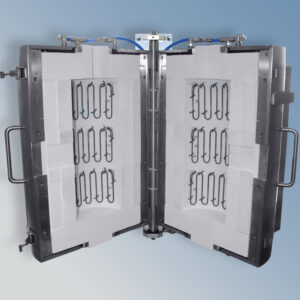

- Klappofen. Schnelles und einfaches Laden der Proben möglich.
- Langlebige eingebettete horizontale Heizelemente.
- Ofenbohrung optimiert für eine breite Auswahl von Adaptern und Prüfvorrichtungen ohne große Wärmeverluste zu verursachen.
- Leichtes und asbestfreies Isoliermaterial um Stromverbrauch zu minimieren.
- Gehäuse aus rostfreiem Stahl.
- Alle elektrische Anschlüsse werden am Regler MSRA 71/73 angeschlossen.
- Frontseitiger Ausschnitt ermöglicht den Zugang zu Hochtemperatur-Längenänderungsaufnehmern.
- Gleichmäßiger Temperaturgrandient durch 3 unabhängige Heizzonen.
- Fünf Durchführungen für Thermoelemente, davon 3 jeweils in der Mitte einer Heizzone.
- Verschiebare Thermoelementanordnungen für die Temperatur sind optional erhältlich.
- Verstellbare Edelstahlverschlüsse zur einfachen Verriegelungen der Ofenaufnahme während der Prüfung.
- Obere und untere Endplatten mit Zugstangen Ausschnitt werden passend zum Prüfgerät gefertigt.
- Sicherheitsschalter OFEN AUS beim Öffnen des Ofens.
Anwendungsbereiche
- Heizzonenlänge von 360 mm.
- Geeignet vorzugsweise geeignet für Untersuchungen an metallischen- und keramischen Werkstoffen, bei Heizbetrieb an Luft bis max. 1550°C
- Für Zugproben B von M6 bis M20 (nach DIN 50125)
- Lastgestänge lieferbar
Optionen (Zubehör)
- Überwachung Kühlrwasser-Durchfluss.
- Alarmierung Ofen-Übertemperatur (unabhängige Temperatur-Erfassung).
- Schutzgas-Zufuhr.
