Hochtemperaturofen
HTO-39

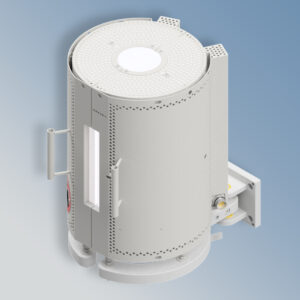

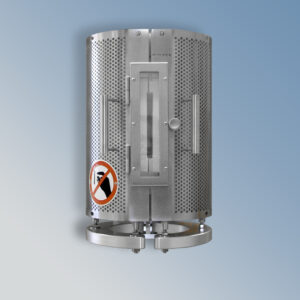

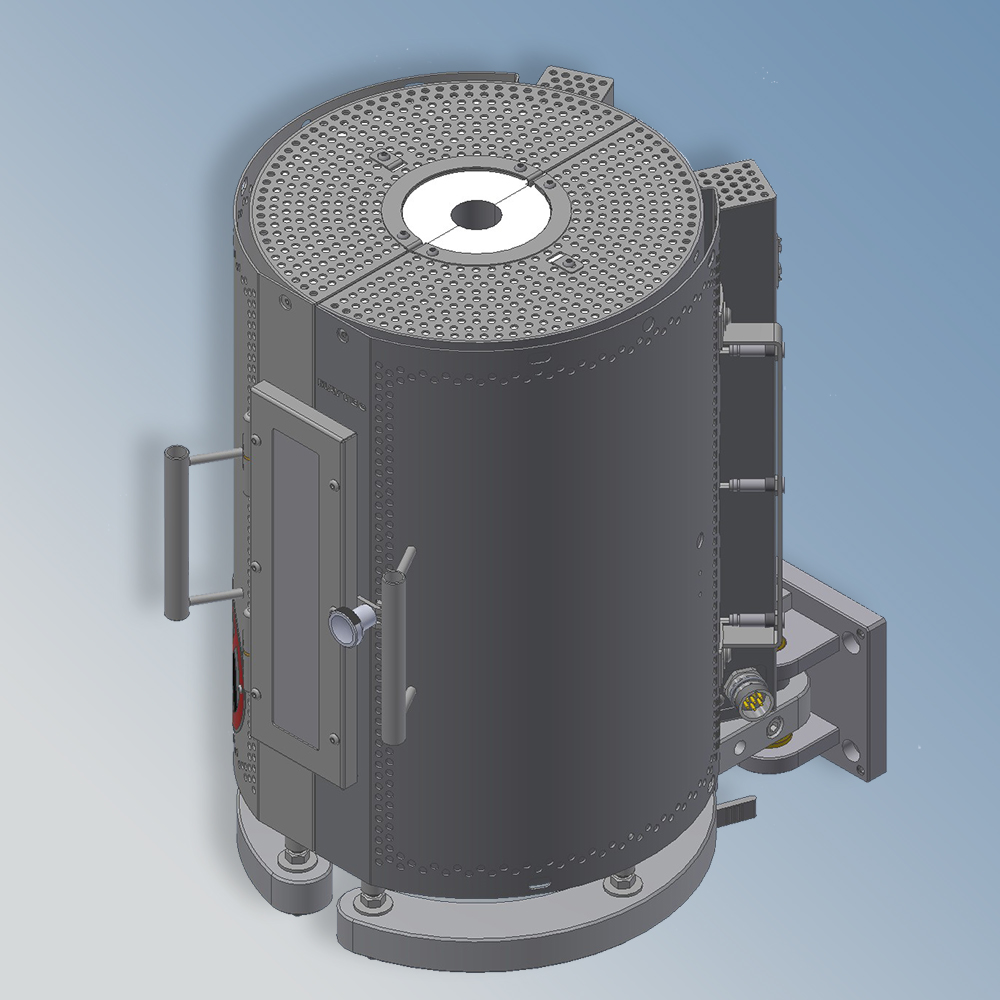

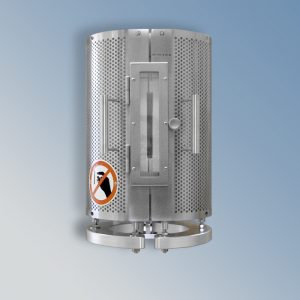

Hochtemperaturofen HTO-39
für Materialprüfungen an der Luft und einer Heizzonenlänge von 30 cm
Allgemeine Eigenschaften
Der Hochtemperaturofen HTO-39 zeichnet sich durch eine hervorragende Temperaturverteilung aus, die durch ihre 3-zonige Ausführung gewährleistet wird. Jede Zone kann unabhängig voneinander geregelt werden, was eine präzise Temperaturkontrolle ermöglicht, insbesondere bei Verwendung einer entsprechenden Temperaturregelung.
Der Ofen wird durch den Einsatz einer leichten, thermisch isoliernden und asbestfreien Aluminiumsilikatwolle energieeffizienter gemacht.
Das Gehäuse des Ofens wird aus rostfreiem Stahl gefertigt, wodurch die Langlebigkeit des Geräts erhöht wird.
Zudem sind die Öfen bereits so ausgestattet, dass ein Längenänderungsaufnehmer (HT-Extensometer) und ein Diametral HT-Extensometer seitlich durchgeführt werden kann. Dadurch lässt sich die Integration von Messgeräten zur Überwachung von Materialveränderungen unkompliziert realisieren.
| Technische Daten | ||
|---|---|---|
| Maße und Gewichte | ||
| beheizte Zone (Länge) | 3 Zonen: Länge je Zone: | Pro Zone ca. 100 mm (vertikal) Unabhängig von einander regelbar |
| Ofen Außenmaße | Ø : Höhe: | Ca. 295 mm Ca. 461 mm (405 mm – Ofenmaß ohne Ofenträger) |
| Heizraum Innenmaße | Ø : Höhe: | Ca. 100 mm Ca. 300 mm |
| Extensometer-Öffnung | Breite x Höhe Vorne: Hinten: | 40 x 200 mm Kreuzschlitz: 65x 25 mm (quer) / 25 x 100 mm (längs) |
| Durchführungsöffnung | Ø oben und unten | Ca. 50 mm |
| Gewicht | Ca. 45 kg | |
| Sichtfenster (Standard) | Breite x Höhe | 40 x 220 mm, Sichtfensterinnenmaß Sichtfenster mit 5°-Entspiegel-Winkel Optional bei Bestellung angeben. |
| Termische Werte | ||
| Temperatur Bereich | (Innen)Raumtemperatur bis 1150°C | |
| zulässige Heizleiter-Oberflächentemperatur | Max. 1250°C | |
| Heizrate | Max. 20 K/min. | |
| Materialien | ||
| Heizleiter | • Fibrothal-Module mit A1-Widerstands-Spiralen • Horizontal liegend und freistrahlend angebracht | |
| Thermo-Element | • NiCR-NiSi, Typ N | |
| Wärme-Isolierung | • Polykristalline AI2O3-Wolle | |
| Gehäuse | • Rostfreier Stahl • Doppelwandige Ausführung • Reduzierung der Außenwandtemperatur durch Konvektions-Luftkühlung zwischen der Isolation und der Gehäuse-Wand • Lochblech-Außenmantel für zusätzliche Wärme-Abfuhr • Gehäuse aufklappbar mit seitlicher Öffnung im Trennbereich zur Durchführung des HT-Extensometers oder einer Proben-Thermoelement-Einheit (an der Rückseite) • Verriegelung zum Schließen einer der beiden Gehäuse-Hälften ist unterhalb des Ofens montiert • Schwenkbares Beobachtungsfenster, das geöffnet oder völlig enfernt werden kann | |
| Elektrik | ||
| Leistung/Anschluss | 0,6 KW pro Zone / 3 x 34 V, 50 Hz Sicherheitsschalter für OFEN AUS beim Öffnen des Ofens |
Features
- Doppelwandige Konstruktion – durch Konvektionskühlung wird die Außenwandtemperatur reduziert.
- Ofen steht auf Oftenträger, damit der Ofen vollständig geöffnet werden kann.
- Der Regler MSRA 71/73 stellt mit Hilfe Transformatoren die benötigte hohe Stromzufuhr und reduziert die Spannung. Dank der niedrigen Spannung verlängert sich die Lebensdauer des Ofens.

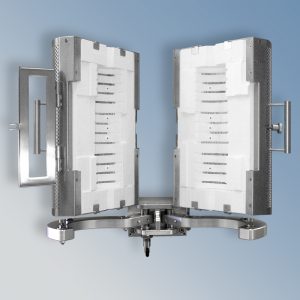

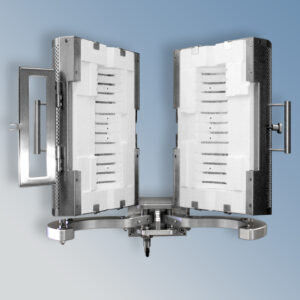

- Klappofen. Schnelles und einfaches Laden der Proben möglich.
- 1 Kreuzschlitzöffnung hinten für zusätzliche Diametral-Extensometer.
- Langlebige eingebettete horizontale Heizelemente.
- Ofenbohrung optimiert für eine breite Auswahl von Adaptern und Prüfvorrichtungen ohne große Wärmeverluste zu verursachen.
- Leichtes und asbestfreies Isoliermaterial um Stromverbrauch zu minimieren.
- Gehäuse aus rostfreiem Stahl.
- Alle elektrische Anschlüsse werden am Regler MSRA 71/73 angeschlossen.
- Frontseitiger Ausschnitt ermöglicht den Zugang zu Hochtemperatur-Längenänderungsaufnehmern.
- Gleichmäßiger Temperaturgradient durch 3 unabhängige Heizzonen.
- Fünf Durchführungen für Thermoelemente, jeweils auf der rechten und linken Seite, davon drei in der mittleren Heizzone.
- Verschiebbare Thermoelementanordnungen für die Temperatur sind optional erhältlich.
- Verstellbare Edelstahlverschlüsse zur einfachen Verriegelungen der Ofenaufnahme während der Prüfung.
- Obere und untere Endplatten mit Zugstangen Ausschnitt werden passend zum Prüfgerät gefertigt.
- Sicherheitsschalter OFEN AUS beim Öffnen des Ofens.
- 2 Extensometer Öffnungen:
Vorne mit Längs-Schlitz mit Front-Sichtfenster
Hinten mit Kreuzschlitz – für Diametrale Extensometer - Standardmäßig mit Frontfenster.
Anwendungsbereiche
- Heizzonenlänge von 300 mm.
- Geeignet für Hochtemperatur-Zugversuche, Druckversuche, zyklische Ermüdungsversuche und bruchmechanische Prüfungen.
- Für Zugproben B von M6 bis M20.
- Lastgestänge für Zugproben bis M20 lieferbar.
