Extensometer Aufhängung
Extensometer Aufhängung

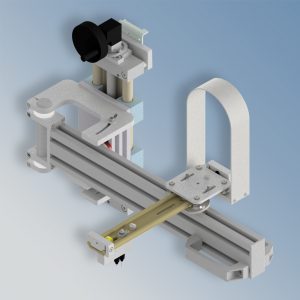

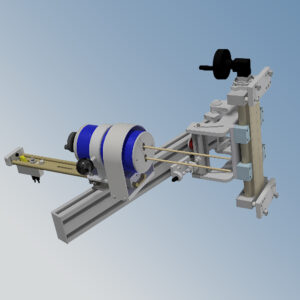

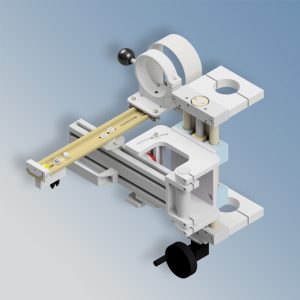

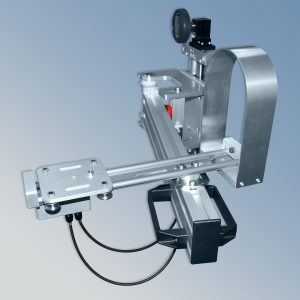

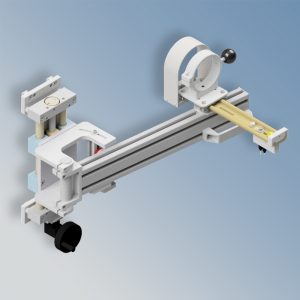

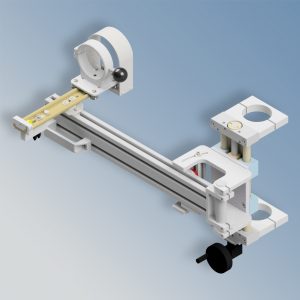

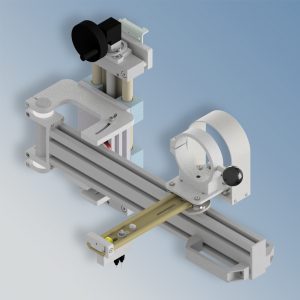

Stabile Extensometer-Schwenkvorrichtung mit Verriegelung in der Mess- und in der Parkposition.
Um die exakte Positionierung der Extensometerstäbe an der Probe zu erleichtern und Prüfabläufe zu optimieren hat die MAYTEC eine Aufhängung entwickelt, welche die Position der Taststäbe Ihres Extensometers nach dem Einschwenken immer an die gleiche Prüfstelle bringt. Durch die ausgeklügelte Technik mit 2 mechanischen Verriegelungen ist eine „Einhand“-Bedienung möglich und eine Fehlbedienung nahezu ausgeschlossen. Nachdem der Extensometer auf Prüfposition ist, wird über einen Bowdenzug ein Mechanismus ausgelöst welcher ein Ausschwenken des Arms blockiert und so maximale Prüfsicherheit bietet. In der Parkposition ist der Extensometer ebenfalls verriegelt um sicher zu stellen, dass das Gerät bei Stabwechsel etc. nicht verrutscht. Ein Blechbügel schützt die keramischen Extensometerstäbe in der Park Positon vor Beschädigung. Wir passen die schwer ausgeführte Aufhängung bezüglich der Anflanschsituation Ihrer Prüfmaschine individuell an.
Merkmale
- Schenkellänge der verwendeten Aluminiumprofile wird auf Ihre Prüfmaschinendimension angepasst.
- Zwei Verriegelungsfunktionen in der „Park“- und in der „Mess“-Stellung.

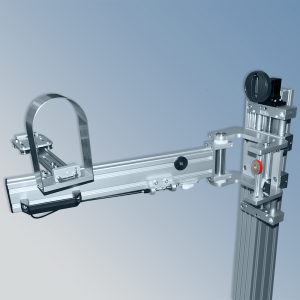

- Über Linearantrieb und Handkurbel einfach Höhenverstellbar.
- Schwere Ausführung zur Erhöhung der Messsicherheit.
- Mit Zusatzsäule auch an Maschinen ohne frei zugängliche Maschinensäulen anbringbar.
- Auf Anfrage auch für nicht MAYTEC Extensometer.
Mit jahrelanger Erfahrung in allen Branchen wissen wir um Ihre Anforderungen Bescheid.
Hochtemperaturöfen und Vakuumöfen spielen in der Prüftechnik eine wichtige Rolle. Sie simulieren für verschiedene Test und Materialprüfungen die Bedingungen bei hohen Temperaturen.
Die Anwendungsbereiche sind essenziell für die Entwicklung, Qualitätssicherung und Forschung in Brachen wie Luft- und Raumfahrt, Automobilindustrie, Elektronik, Werkstofftechnik sowie in der Forschung an Hochleistungsmaterialen.
