HT-Extensometer
PMA-15

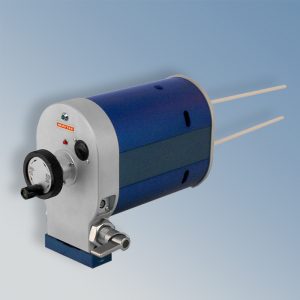

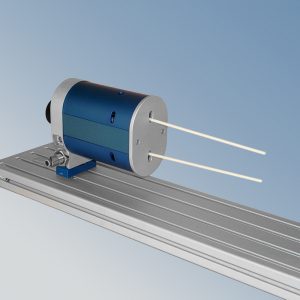

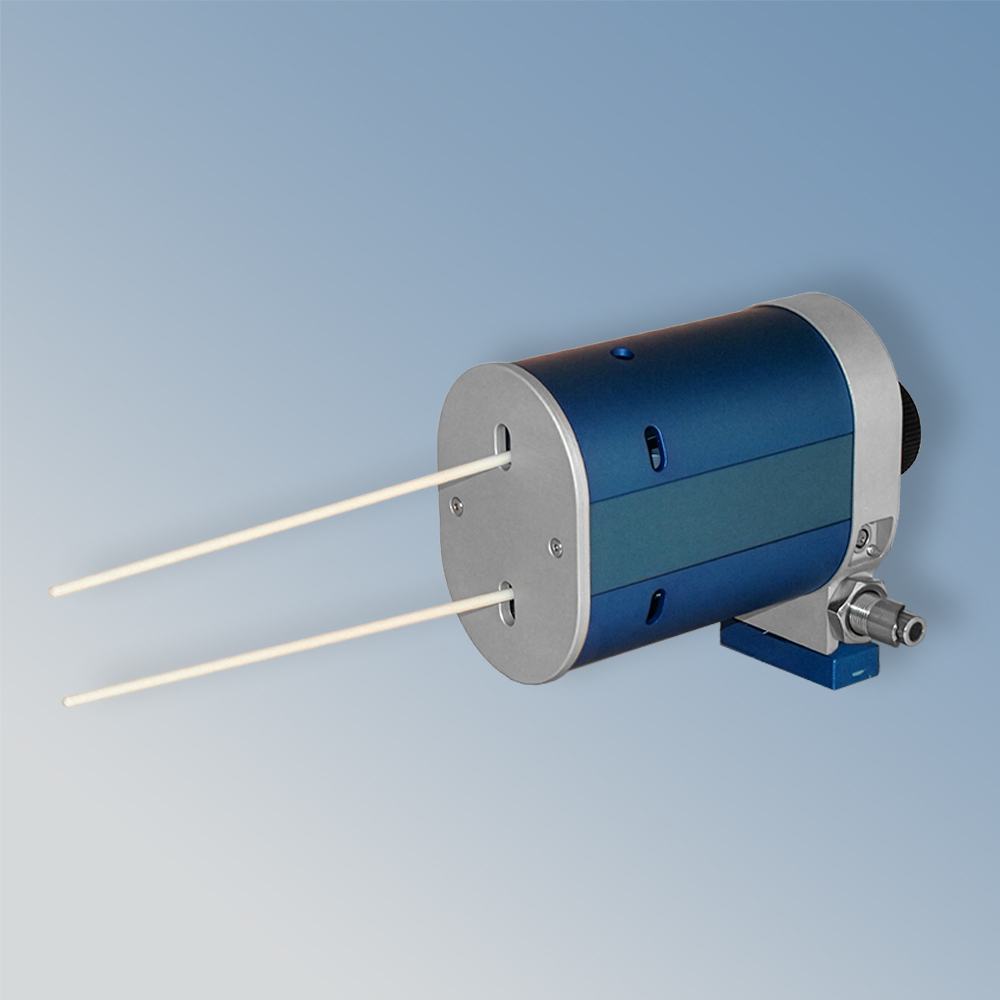

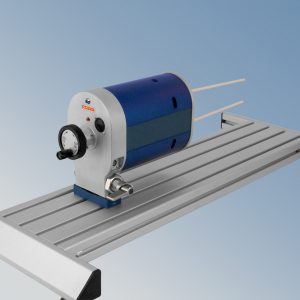

Hochtemperatur Extensometer PMA-15
Hochpräziser Hochtemperatur Extensometer bis 1700° an Luft für Messlängen zwischen 45 bis 105 mm.
Allgemeines
- Das System wird ohne Kabel für das Gebersignal geliefert.
- Das System benötig zusätzlich einen TF-Verstärker (Modulator, Demodulator, Signal-Verstärkung). Dieser ist nicht im Lieferumfang enthalten.
Merkmale
- Einfache Bedienung durch Schwenk-Schiebe-Aufhängung und Zustell-Motor für Taster-Finger.
- Schnelle Prüfbereitschaft.
- Unkompliziertes Ansetzen der Taster-Finger.
- Manschettenringe zum Einstellen der Messlänge L0 an der Zugprobe nicht erforderlich.
- Variable einstellbare Ausgangs-Messlänge L0 zwischen 45 – 105 mm.
| Abtast-Mechanik | manuelle Betätigung | motorische Betätigung |
|---|---|---|
| Tast-Finger Andruck-Kraft: | 0-3 N (300g) einstellbar, horizontal | 0-3 N (300g) einstellbar, horizontal |
| Tast-Finger Werkstoff: | Al2O3, andere optional | Al2O3, andere optional |
| Tast-Finger Lage | rechtwinklig zur Proben-Längsachse | rechtwinklig zur Proben-Längsachse |
| Messlänge L0 | 45 – 105 mm, vom Kunden stufenlos einstellbar | 45 – 105 mm, vom Kunden stufenlos einstellbar |
| zul. Prüf-Schwingung | max. 0,5 Hz (amplituden-abhängig) | max. 0,5 Hz (amplituden-abhängig) |
| Gehäuse | Alu, eloxiert, rostfreier Stahl | Alu, eloxiert, rostfreier Stahl |
| Gewicht: | ca. 3 kg |
| Messsystem | |
|---|---|
| Messprinzip | Induktiver Transformer ( LVDT ) |
| Messweg (linear) | ± 10 mm, linearer Bereich |
| Auflösung | < 0,1 μm |
| Speisespannung | 5 V |
| Trägerfrequenz | 10 kHz in1 kΩ |
| Signalausgang | 34 mV/V/mm |
| zul. Messsystem Temperatur | max. 80°C |
