Dynamischer Vakuum-Extensometer
PMA-52

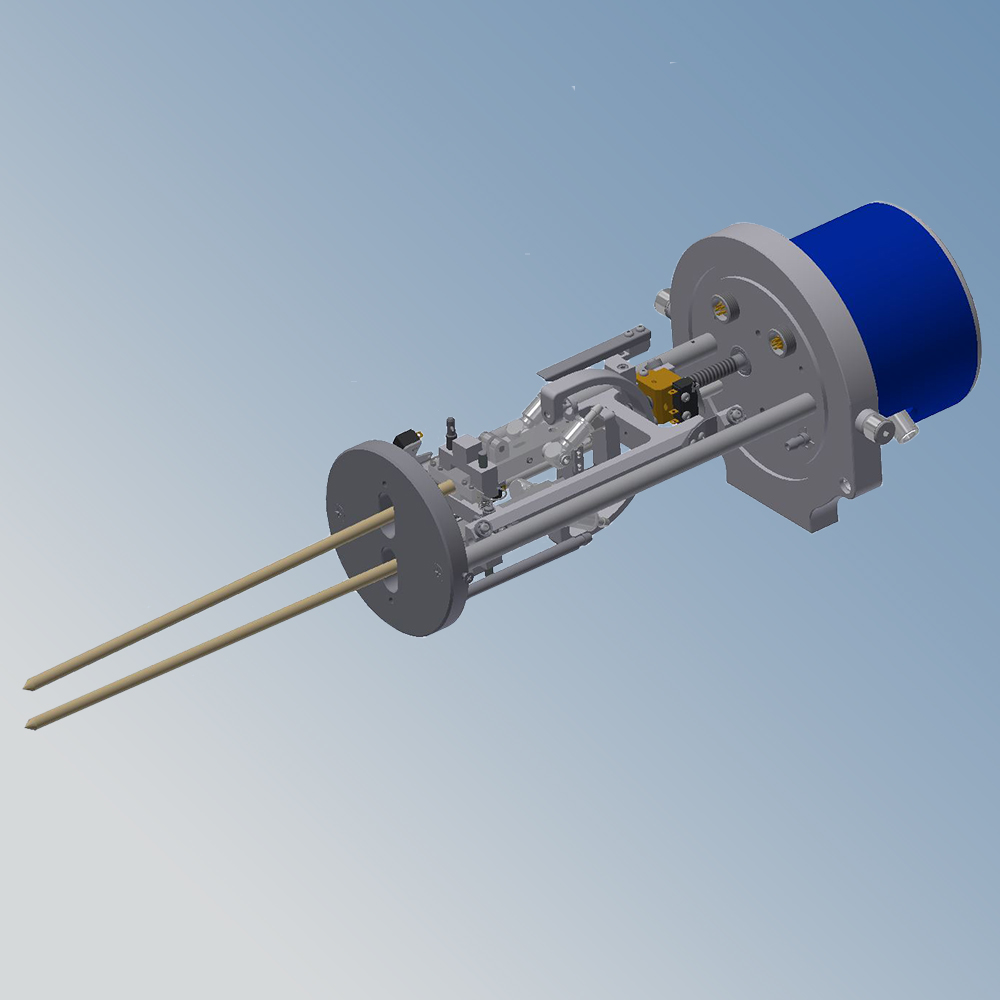

Dynamischer Vakuum Extensometer PMA-52
Hochpräziser Vakuum-Hochtemperatur Extensometer bis 3000°C.
Allgemeines
- Das System wird ohne Kabel für das Gebersignal geliefert.
- Das System benötig zusätzlich einen TF-Verstärker (Modulator, Demodulator, Signal-Verstärkung). Dieser ist nicht im Lieferumfang enthalten.
Anmerkungen
- Bei Schutzgas-Betrieb können Verwirbelungen entstehen (sich erwärmendes Gas im Innern der Kammer). Diese Verwirbelungen können die Taster-Finger zu unerwünschten Fibrationen anregen, die zu störenden Überlagerungen auf das Mess-Signal führen.
- Für den Anbau des HT-Vakuum-Extensometers an die Kammer, wird der Extensometer-Justier-Flansch (PMA-13/3) benötigt.
- Um das Gerät beim Austausch der keramischen Taster-Finger vor manuelle Beschädigung zu schützen, wird die Extensometer-Einbau-Führung (PMA-13/4) benötigt.
Merkmale
- Version V8 mit höherer Empfindlichkeit/verringerter Unlinearität
- Einfache Bedienung durch fixe Aufhängung an dem Flansch der Vakuum-Kammer und durch das Zustell-Rad für die Taster Finger.
- Schnelle Prüfbereitschaft.
- Unkompliziertes Ansetzen der Taster-Finger.
- Verstellbare Ausgangs-Mess-Länge L0 und einfache Proben-Ansetz-Mechanik mit Anfahr-Anzeige „Taster-Finger sitzt gut an Probe“.
- Manschettenringe zum Einstellen der Messlänge L0 an der Zugprobe nicht erforderlich.
| Abtast-Mechanik | manuelle Betätigung | motorische Betätigung |
|---|---|---|
| Tast-Finger Andruck-Kraft: | 0-3 N (300g) einstellbar, horizontal | 0-3 N (300g) einstellbar, horizontal |
| Tast-Finger Werkstoff: | Al2O3, andere optional | Al2O3, andere optional |
| Tast-Finger Lage | rechtwinklig zur Proben-Längsachse | rechtwinklig zur Proben-Längsachse |
| Messlänge L0 | 6- 20 mm, vom Kunden stufenlos einstellbar | 6 – 20 mm, vom Kunden stufenlos einstellbar |
| zul. Prüf-Schwingung | max. 0,5 Hz (amplituden-abhängig) | max. 0,5 Hz (amplituden-abhängig) |
| Gehäuse | Alu, eloxiert, rostfreier Stahl | Alu, eloxiert, rostfreier Stahl |
| Gewicht: | ca. 7 kg |
| Messsystem | |
|---|---|
| Messprinzip | DMS-Vollbrücke |
| Messweg (linear) | ± 1,25 mm, linearer Bereich |
| Auflösung | < = 0,1 μm |
| Speisespannung | 1-10 V |
| Trägerfrequenz | 350 kHz in1 kΩ |
| Signalausgang | 1,6 mV/V/mm +/- 2,5% |
| max. Unlinearität | 0,1% des vollen Messbereiches |
| zul. Messsystem Temperatur | max. 80°C |
